CFX-24差動干選機主機

發布時間：2020/12/15


　　差動式干選機
　　差動式干選機是2008年中國煤協鑒定“其技術達到國際先進水平”的新一代干法選煤設備，已形成系列產品，并已在國內推廣幾百套，國外美國、蒙古、朝鮮、老撾等14個國應用。主要用在排除煤中雜物、回收煤矸中選煤(硫鐵礦)、劣質煤及易泥化煤分選、干旱缺水地區的煤炭分選、混物料中有兩種密度差距大的物料分選。
　　差動式干選機采用高隔條、分層厚的矩形床面與可調節沖程、沖次的差動式激振器結合形成分選床，分選床用可調節柔性裝置懸掛于鋼結構支架上。進入床面的物料在上升氣流的作用下逐漸分層，輕物料浮向上層，靠床面的橫向角度從側面排出；重物料沉入床層底部，在機械差動振動力的作用下，搬運至床面尾部排出。該設備分單層分選床和雙層分選床兩種。
　　特點：
　　分選:不用水，工藝簡化，操作方便，占地面積小、不污染環境。
　　處理能力大：?jiǎn)闻_(tái)<600t/h,單位面積處理10-15t/㎡.h.
　　適應范圍:入料外在水≤9%，粒度≤75mm.
　　分選效果:有效分選粒度6-75mm，可能偏差E=0.17，不完善度I=0.08數量效率η<94%。
　　費用低:投資為3.2元/t。運行成本費為2.56元/t。
　　主機能耗:僅是同類設備的37%、50%。
　　環保:尾氣排塵濃度<30mg/m3。
　　建設周期短:摸塊組裝，投產快。
　　工藝:
　　該機除作為獨立的分選系統外，與末煤干選系統組合使用（東露天礦、保豐），
　　還可與濕選(重介，跳汰)系統組合降低費用(燎原煤業公司用75-0mm原煤差動式干選，差動式干選中煤用濕式跳汰分選。吳四圪堵煤礦年生產能力300萬噸洗煤廠，+50mm塊煤用動篩跳汰分選，-50mm混煤用CFX48A型差動式干選分選的聯合選煤工藝)。
　　差動式干選機技術參數

項目名稱	單位	CFX-3	CFX-6		CFX-9	CFX-12	CFX-24A
分選面積	m²	3	6		9	12	12×2
入料粒度	mm	50～0	80～0
入料外水	%	<9
處理能力	t/h	<35	50-70	80-110		90-130	180-250
數量效率	%	85-94
可能偏差	kg/ L	0.21-0.17
不完善度I		0.12-0.085
床面振幅	mm	16～22
主機振動頻率	min^-1	270～350
主機功率	kw	4	7.5	11		11	22
系統攻率	kw	72	159	228		314.2	628.4
外形尺寸(長.寬.高)	m	8×7×6	10.5×10×8	11×11×10		13×11×11	19×12×13

項目名稱	單位	CFX-24	CFX-24AS	CFX-36A	CFX-48A	CFX-48A	CFX-48AS
分選面積	m²	24	12X2	12X3	12X4	24X2	12X4
入料粒度	mm	80-0
入料外水	%	<9
處理能力	t/h	160-230	180-250	270-370	400-500	400-500	400-500
數量效率	%	85-94
可能偏差E	kg/L	0.21-0.17
不完善度I		0.12-0.085
床面振幅	mm	16-22
振動頻率	/min	270-350
主機功率	kw	22	22	33	44	44	44
系統功率	kw	588	629	942	1256	1176	1258
外形尺寸(長.寬.高)	m	141510	191213	161126	161132	211910	192213

　　注；A為幾臺設備并聯。AS為上下雙層左右對稱組合設備。

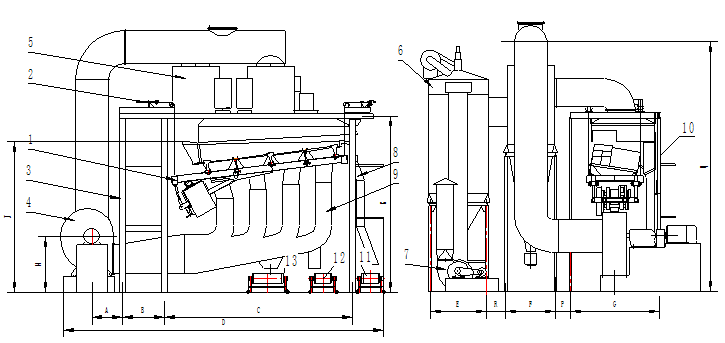

　　CFX型差動式干選系統設備安裝圖及定位尺寸


　　1、分選床2、吊掛裝置3、支架4、鼓風機5、旋風除塵器6、布袋除塵器7、引風機8、尾煤溜槽9鼓風筒10、精中煤溜槽11、尾煤皮帶12、中煤皮帶13、精煤皮帶
　　差動式干選系統設備定位尺寸表

產品	A	B	C	D	E	F	G	H	J	K	M	P	R
CFX-25	1030	2660	10000	21940	2475	2520	4400	2400	6620	9000	1214	543	180
CFX-24S	1620	3000	8100	18860	2475	2100	3800	1420	9820	10900	12000	2650	2100
CFX-12	1300	1800	8000	13640	2370	2120	3800	2396	6400	7560	10700	640	825
CFX-9	1300	1800	7430	11700	2400	1700	3300	1720	5750	6780	10200	700	780
CFX-6	1300	1800	5910	11390	1920	1600	3000	1500	4710	5890	8700	500	685
CFX-3	1100	1500	4150	9030	1850	1330	1950	1335	3070	4080	7240	690	0

　　差動式風力干選機用戶清單

項目名稱	地區	設備型號及規格
朔州下面高鄉寶峰煤業有限公司	山西	CFX-12
重慶巫山煤電公司田家礦	重慶	CFX-9
朔州洪鑫煤業有限公司	山西	CFX-12
巴里坤國欣煤焦有限公司	新疆	CFX-6
平禹煤電有限公司白廟礦	河南	CFX-24A
張礦集團康保礦業有限公司	河北	CFX-12
陜西燎原煤業有限責任公司	陜西	CFX-24A
鐵嶺韞達煤礦	遼寧	CFX-12
榆林市萬源鎂業（集團）有限責任公司	陜西	CFX-12
巴里昆國欣焦化有限公司	新疆	CFX-6
同煤集團地煤公司馬口煤礦	山西	CFX-18A
新汶礦業集團黑溝煤業有限公司	山東	CFX-36A
洛陽義安礦業有限公司	河南	CFX-36A
鞏義市邢村煤業有限公司	河南	CFX-24A
義煤集團李溝煤業有限公司	河南	CFX-9
新疆偉澤綜合能源開發有限公司	新疆	CFX-3
平煤集團瑞平煤業有限公司庇山煤礦	河南	CFX-12
瑞麗市宏力進出口有限責任公司（緬甸）	云南	CFX-12
珙縣永發礦業有限公司	四川	CFX-48A
華能集團北方聯合電力吳四圪堵煤礦	內蒙古	CFX-48A
朔州恒達勝工貿有限公司	山西	CFX-48A
內蒙古綠盛新能源有限公司	內蒙古	CFX-9
北京得志科技有限公司(印尼)	北京	CFX-9
鄂爾多斯市億源煤業有限公司	內蒙古	CFX-12
吉林延邊宇進國際貿易有限公司(朝鮮)	吉林	CFX-3
鄂爾多斯市金弓源煤業有限公司	內蒙古	CFX-6移動
唐山科仕達科技有限公司(蒙古)	河北	CFX-12
吉林東海煤業有限公司	吉林	CFX-3
煙臺魯戈?duì)柟べQ(mào)有限公司（美國）	山東	CFX-12
府古縣丈八崖煤礦	陜西	CFX-12X2
巴里坤國欣煤焦有限公司	新疆	CFX-12X2
