TFX18A干法末煤跳汰機
干法末煤跳汰機
全自動化干法跳汰機是專門分選<13（25）mm末煤干選機。2015年中國煤炭工業協會鑒定‘整體技術水平為國際先進’?，F(xiàn)已形成系列產品，可處理能力270t/h臺，內銷全國各地，外銷烏茲別克斯、哈莎克斯坦等國。主要用在排除末煤中雜物、回收煤矸中選煤(硫鐵礦)、劣質煤及易泥化煤分選、干旱缺水地區的煤炭分選、混物料中有兩種密度差距大的物料分選。
干法末煤跳汰機的分選原理同濕式跳汰機基本一樣，只是這種跳汰機的分選介質是風而不是水而已。當細粒級混合物料進入分選床，在分選床的振動和上升脈動氣流的共同作用下，逐漸松散分層，比重較大的重物料逐漸沉入床層底部，由分選床底部卸料裝置排出，比重較小的輕物料逐漸浮到床層的上部，其它物料則隨著分選床的振動進入下一工序，經過兩次底部卸料后得到的產品為矸1、矸2、中煤和精煤。按有密度測控系統，控制影響干選機分選效果的因素。
特點:
同濕式跳汰機基本分選原理一樣，沉在分選床下的重物時排出，不用水，工藝簡化，操作方便，占地面積小，不污染環境。
環保:開路供、引風。旋風除塵器、脈沖布袋除塵器及引風機串聯。塵效果<17mg/m3.
加控制：密度測控，PLC自控，變頻電機等，排除人為的影響分選因素。
適應范圍:分選粒度<13(25)mm末煤，外在水份為<8%.
處理能力：可達到15t/m2h,可處理能力270t/h臺.
分選效果:有效分選13-1mm,E=0.238，不完善度I=0.11.數量效率<90%。
費用低:投資為2.34元/t。運行費為1.35元/t。
電耗:為1.08度/t。
建設周期短:摸塊組裝，投產快。
工藝:
該機除作為獨立的分選系統外，與塊煤干選系統組合使用（東露天礦300萬噸/年塊、末聯分選，新疆偉澤煤業公司、山西寶峰干選廠各90萬噸/年干選廠）.
還可與塊煤濕選系統組合降低系統費用(鄭新鑫旺煤業公司120萬噸/年跳汰干選廠保豐淺槽重介分選)。
干法末煤跳汰機技術性能參數
型號 | 單位 | TFX-1型 | TFX-3型 | TFX-6型 | TFX-9型 | TFX-12 | TFX-18A |
分選床面積 | m2 | 1 | 3 | 6 | 9 | 12 | 18 |
處理能力 | t/h | 6 | 25-35 | 50-70 | 80-150 | ＜150 | 200-280 |
入料粒度 | mm | ＜13 | ＜13 | ＜13（25） | ＜13（25） | 13（25）-0 | 13（25）-0 |
有效分選粒度 | mm | 1-13 | 1-13 | 1-13（25） | 1-13（25） | 13（25）-1 | 13（25）-1 |
入料外水 | % | ＜8 | ＜8 | ＜8 | ＜8 | ＜8 | ＜8 |
可能偏差E | Kg/L | 0.238 | 0.238 | 0.238 | 0.238 | 0.225 | 0.225 |
不完善度I | 0.11 | 0.11 | 0.11 | 0.11 | 0.11 | 0.11 | |
數量效率η | % | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 |
驅動功率 | kw | 20 | 40 | 103 | 182.5 | 239 | 364 |
外形尺寸LxWxH | m | 6x2x3 | 6x5x7 | 9x8x8 | 10x9x9 | 14x13x9 | 15x21x9 |

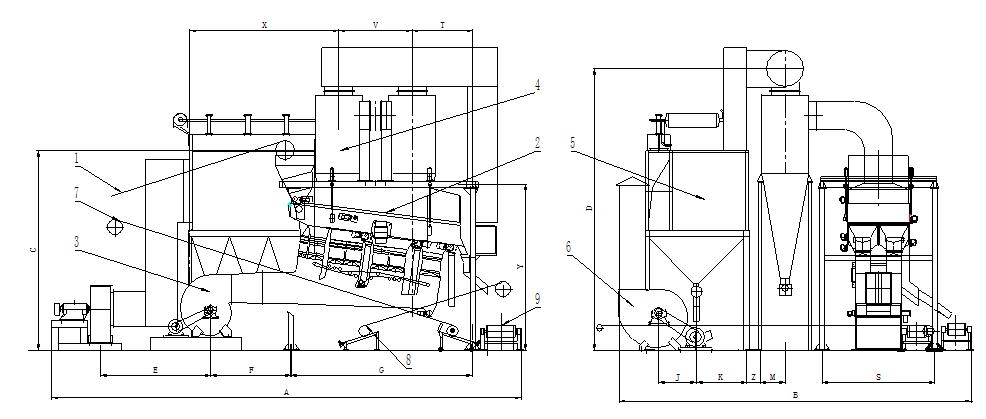

1、入料皮帶2、跳汰機主機3、鼓風機4、旋風除塵器5、布袋除塵器
6、引風機7、中煤皮帶8尾煤皮帶9、精煤皮
干法末煤跳汰選系統設備外形圖及定位尺寸
產品 | A | B | C | D | E | F | G | J | K | M | N | S | T | V | X | Y | Z |
TFX-12 | 15630 | 13930 | 6800 | 8825 | 1930 | 2600 | 6750 | 0 | 1600 | 820 | 4100 | 2000 | 1250 | 5120 | 5730 | 1075 | |
TFX-9 | 14940 | 11240 | 6400 | 9000 | 3524 | 2540 | 5800 | 1200 | 1575 | 800 | 2980 | 3600 | 1935 | 2345 | 4730 | 5310 | 427 |
TFX-6 | 11250 | 7230 | 4740 | 7500 | 1610 | 2510 | 4000 | 1000 | 1100 | 510 | 2700 | 3050 | 1368 | 2060 | 3700 | 4420 | 640 |
TFX-3 | 7080 | 6980 | 3170 | 7200 | 1000 | 1500 | 3900 | 0 | 740 | 580 | 2150 | 2800 | 724 | 1800 | 1080 | 3990 | 1370 |
TFX-1 | 5970 | 4435 | 3300 | 5355 | 792 | 916 | 2850 | 0 | 735 | 340 | 1550 | 1200 | 1530 | 1077 | 3360 | 3010 | 610 |
干法末煤跳汰機應用表
序號 | 用戶名稱 | 產品型號 | 選煤 工藝 |
1 | 朔州寶峰煤業有限公司 | TFX-3干法末煤跳汰機 | 濕式跳汰-干法跳汰 |
2 | 河南鄭新鑫旺集團煤業有限公司 | TFX-9干法末煤跳汰機 | 濕式跳汰-干法跳汰 |
3 | 新疆偉澤綜合能源開發有限公司 | TFX-3干法末煤跳汰機 | CFX差動干選-干法跳汰蘭炭 |
4 | 河南鄭新鑫旺集團煤業有限公司 | TFX-9干法末煤跳汰機 | CFX差動干選-干法跳汰 |
5 | 平朔東露天煤礦 | TFX-18A干法末煤跳汰機 | CFX48A差動干-TFX18A干法跳汰 |
6 | 洛陽國奧重工機械有限公司 (烏茲別克斯坦) | TFX-3干法末煤跳汰機 | 干燥-干法跳汰型煤 |
7 | 新疆三寶公司(哈莎克斯坦) | TFX-1干法末煤跳汰機 | 干法跳汰(0-20mm) |
8 | 新疆三寶公司(哈莎克斯坦) | TFX-02干法末煤跳汰機 | 干法跳汰(0-13mm) |
9 | 新疆三寶公司(哈莎克斯坦) | TFX-9干法末煤跳汰機 | 干法跳汰(0-25mm) |
10 | 湖南運鑫天成貿易有限公司 | TFX-3干法末煤跳汰機 | 干法跳汰焦煤 |
11 | 淄川海天工貿有限公司 | TFX-1干法末煤跳汰機 | 干法跳汰爐渣 |
12 | 蒙西煤業公司 | TFX-9干法末煤跳汰機 | 干法跳汰(0-25mm) |
13 | 山西貓兒溝煤礦 | TFX-6干法末煤跳汰機 | 干法跳汰(0-13mm) |
14 | 新疆巴利坤國鐵煤公司 | TFX-1干法末煤跳汰機 | 干法跳汰(0-20mm) |
15 | 遵義市匯恒創科技發展有限公司安順?lè)止?/span> | TFX-6干法末煤跳汰機 | 干法跳汰(0-25mm) |
16 | 內蒙黑塔溝瑞溝煤礦 | TFX-9干法末煤跳汰機 | 干法跳汰(0-25mm) |
17 | 遵義市匯恒創科技發展有限公司安順?lè)止?/span> | TFX-9干法末煤跳汰機 | 干法跳汰(0-25mm) |
18 | 遵義市匯恒創科技發展有限公司安順?lè)止?/span> | TFX-9干法末煤跳汰機 | 干法跳汰(0-20mm) |
19 | 遼寧寶來生物能源有限公司 | TFX-3X2干法末煤跳汰機 | 干法跳汰(0-20mm) |
20 | 遵義市匯恒創科技發展有限公司安順?lè)止?/span> | TFX-12干法末煤跳汰機 | 干法跳汰(0-13mm) |
