　　一、旋風除塵器
　　旋風除塵器是利用旋轉的含塵氣體所產生的離心力，將粉塵從氣流中分離出來的一種干式氣—固分離裝置。旋風除塵器用于工業生產已有百余年歷史。廣泛用于捕集、分離10μm以上粉塵顆粒，入口風速宜選取18～23m/s。常用旋風除塵器幾何尺寸的比例關系見表和圖
　　表旋風除塵器各部分間幾何尺寸的比例關系（D0為外筒直徑）

	標準除塵器比例	常用旋風除塵器比例
直筒長	L1=2 D0	L1=(1.5～2) D0
錐筒長	L2=2 D0	L2=(2～2.5) D0
出口直徑	De= D0/2	De=(0.3～0.5) D0
入口高	H=D0/2	H=(0.4～0.5)D0
入口寬	B=D0/4	B=(0.2～0.25) D0
灰塵出口直徑	Dd=D0/4	Dd=(0.15～0.4) D0
內筒長	L=D0/3	L=(0.3～0.75)D0

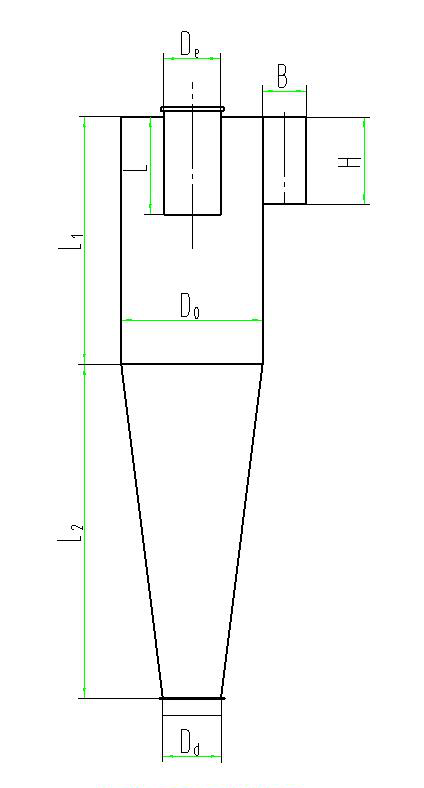

　　旋風除塵器各部分比例關系
　　二、袋式除塵器
　　袋式除塵器是收集<10um極細物粒的除塵器，靠負壓力把微細粒吸到布上，速度0.4-1.2m/min,除塵效率高能滿足環境保護要求，因此將其作為環境保護的關鍵設備。
　　1、ZC（LHF）型回轉反吹袋式除塵器的結構

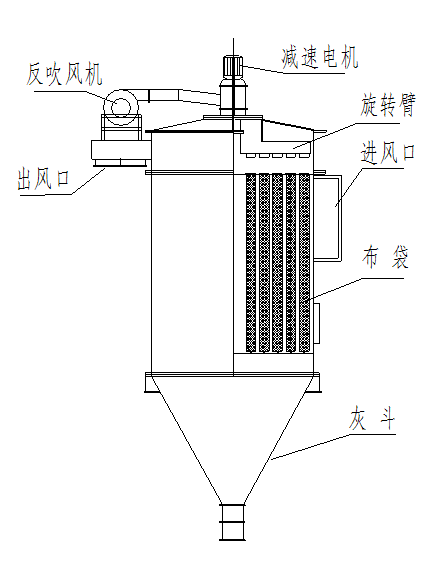

　　ZC（LHF）型回轉反吹袋式除塵器結構
　　LHF型回轉反吹袋式除塵器技術性能表

袋式除塵器型號	LHF24-300	LHF72-300	LHF72-400	LHF72-430	LHF144-500
過濾面積   m2	60	170	230	248	570
濾袋數  個	24	72	72	72	144
濾袋長   m	3	3	4	4.3	5
圈數	1	2	2	2	3
過濾風速/m·min-1	2	2	2	2	2
處理風量 m3·h-1	7200	20400	27600	29760	68400

　　除塵效率99.2%～99.75%；入口粉塵濃度<15g/m3。
　　2、脈沖噴吹袋式除塵器

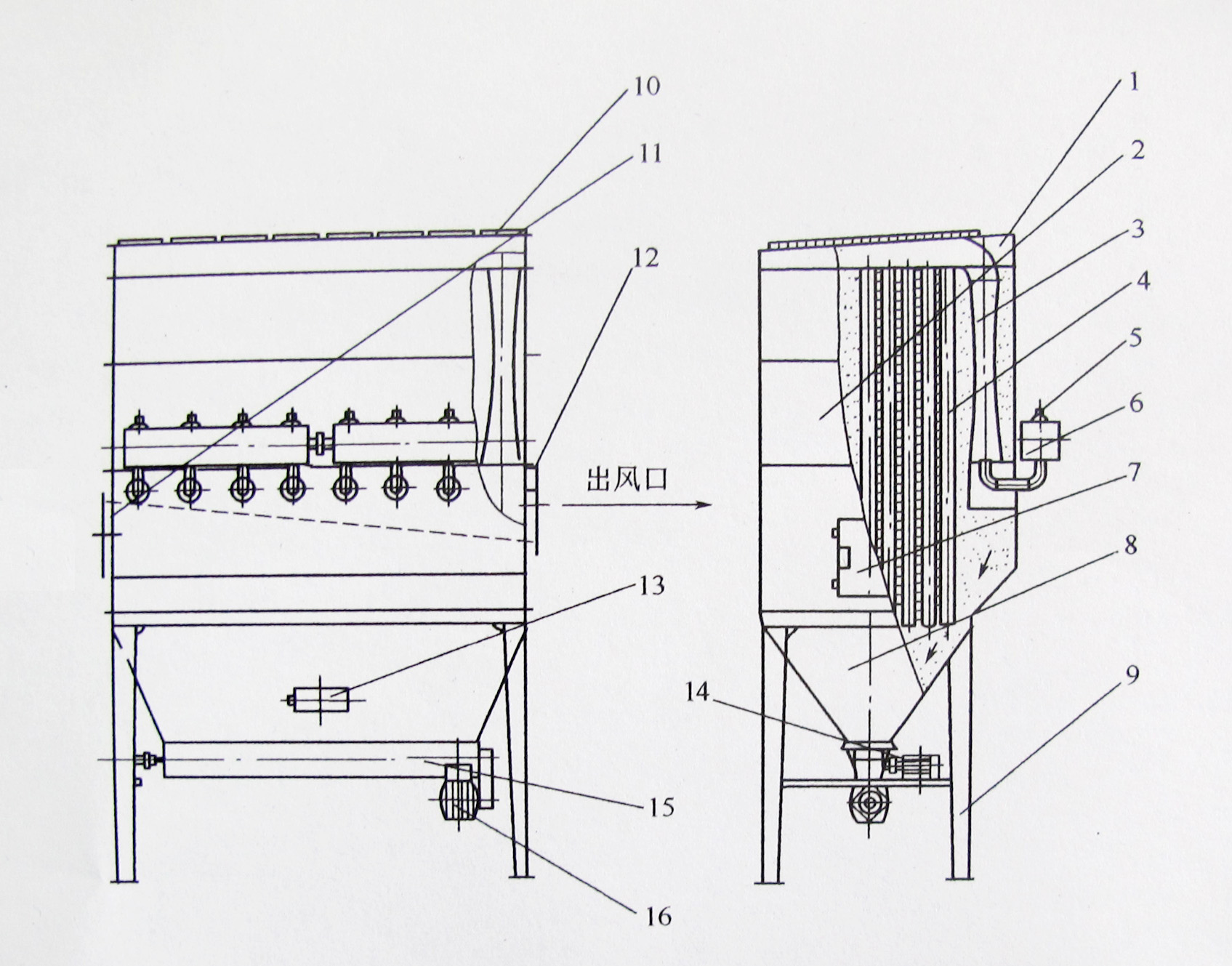

　　LCPM型側噴脈沖袋式除塵器構造原理圖

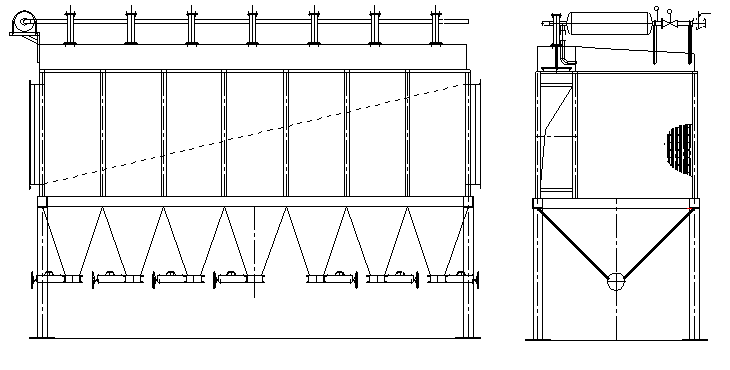

　　FMQD離線氣箱脈沖袋式除塵器機構原理圖。
　　FMQD離線氣箱脈沖袋式除塵器機性能參數表

袋式除塵器型號	FMQD36x6	FMQD 64x6	FMQD 96x7
過濾面積   m2	216	384	672
濾袋數     個	216	384	672
濾袋長     m	3	2.45	2.45
過濾風速   m·min-1	1.2	1.2	1.2
處理風量   m3·h-1	15552	34560	60480
