YK系列圓運動振動篩

發布時間：2020/12/15

　　YK系列圓運動振動篩
　　用途：
　　YK系列圓運動振動篩適用于煤炭、礦山、冶金、化工、建材等不同行業的需要，廣泛應用于物料的分級作業。
　　特點：
　　YK系列圓運動振動篩是在消化吸收國外的新技術、新結構的基礎上，結合我國生產發展的實際需要而設計制造的。
　　篩機主要由篩箱、激振器、支承系統及電機組成。塊偏心式激振器通過加減配重板，可在一定范圍內調整振幅；采用撓性聯軸器及輪胎聯軸器連接激振器幾電機；采用橡膠彈簧減震；采用扭剪型高強度螺栓連接橫梁及側板；采用尼龍螺母防松等先進技術。
　　YK系列圓運動振動篩具有：結構先進、強度高、適應性強、處理量大、使用壽命長、運轉可靠、噪音低、維護使用方便等特點。
　　須知：
　　電機位置分為左式安裝或右式安裝，訂貨時需說明安裝方式；（順著物料運動方向，電機在左側未作式安裝，反之為右式安裝）。
　　篩板郵局安置橡膠篩板、沖孔篩板、圓鋼焊接篩板和不銹鋼焊接篩板等請在座訂貨式說明選用那種篩板。
　　基礎螺栓用戶自備。

　　YK系列圓運動振動篩技術參數表

型號	篩面		處理量 t/h	電動機		重量 (kg)	單支點最大動負荷（N）
型號	傾角	篩孔尺寸 (mm)	處理量 t/h	型號	功率 kw	重量 (kg)	單支點最大動負荷（N）
YK1224	15°	6-50	40-200	Y132S-6	3	2740	2450
YK1230	15°	6-50	40-200	Y132S-6	3	2050	3150
YK1236	15°	6-50	45-250	Y132M1-6	4	3550	3550
YK1445	15°	6-50	50-250	Y132 M1-6	4	3060	3630
YK1530	15°	6-50	60-250	Y132 M1-6	4	3670	3550
YK1536	15°	6-50	60-250	Y132 M2-6	5.5	4050	4000
YK1645	15°	6-50	70-300	Y132 M2-6	5.5	3590	4245
YK1836	15°	6-50	80-300	Y132 M2-6	5.5	4200	4000
YK1845	15°	6-50	80-400	Y160 M-6	7.5	4980	4250
YK2045	15°	6-50	100-500	Y160 M -6	7.5	4200	4930
YK2060	15°	6-50	100-500	Y160 L-6	11	5700	6720
YK2445	15°	6-50	150-600	Y160 L -6	11	5080	6785
YK2460	15°	6-50	180-600	Y180 L -6	15	6590	7785
YK3045	34°	6-50	200-800	Y180 L -6	15	6310	8000
YK3060	34°	6-50	220-800	Y200 L -6	18.5	8035	10165

　　注：入料粒度均為0-300mm。

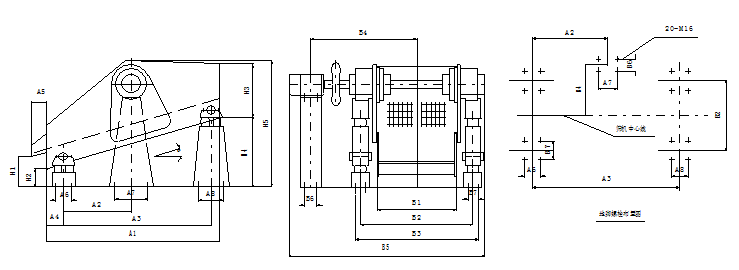

　　YK系列圓運動振動篩主要外形尺寸（單位：mm）

代號型號	A1	A2	A3	A4	A5	A6	A7	A8	B1	B2	B3	B4	B5	B6	B7	H1	H2	H3	H4	H5
YK1224	2651	1159	1739	120	130	160	350	200	1200	1540	1682	1175	2273	210	140	390	190	564	912	1476
YK1230	3187	1449	2898	120	130	160	350	200	1200	1540	1682	1175	2273	210	140	390	190	572	1006	1515
YK1236	3850	1739	3478	120	130	160	350	200	1200	1540	1682	1190	2308	210	140	390	190	572	1226	1515
YK1445	4636	2173	4347	120	130	160	350	200	1400	1830	1970	1290	2508	210	140	420	190	572	1071	1926
YK1530	3271	1449	2318	120	130	160	350	200	1500	1840	1980	1350	2660	210	140	420	190	592	1226	1952
YK1536	3850	1739	3478	240	130	160	350	200	1500	1840	1980	1350	2660	210	140	420	190	600	1459	1926
YK1645	4636	2173	4347	240	150	300	450	410	1600	2030	2170	1443	2843	210	140	420	190	600	1052	2159
YK1836	3850	1739	3478	240	150	300	450	410	1800	2140	2280	1543	3043	210	140	440	190	600	1052	2226
YK1845	4636	2173	4347	240	150	300	450	410	1800	2140	2280	1543	3043	260	140	440	190	700	1052	1930
YK2045	4738	2173	4347	260	150	300	450	410	2000	2470	2590	1665	3310	260	140	440	190	700	1063	2261
YK2060	6187	2898	5796	260	150	300	450	410	2000	2470	2590	1665	3310	260	140	440	190	720	1403	2650
YK2445	4738	2173	4347	260	200	300	450	410	2400	2870	3010	1930	3920	260	140	480	190	720	1459	2676
YK2460	6187	2487	5796	260	200	300	450	410	2400	2870	3010	1930	3920	260	140	48	190	720	1550	2710
YK3045	4810	1865	4737	290	200	300	450	410	3000	3470	3610	1930	3920	260	140	500	190	760	1625	2339
YK3060	5535	2176	4947	290	200	300	450	410	3000	3470	3610	2230	4520	260	140	500	190	760	1725	2633

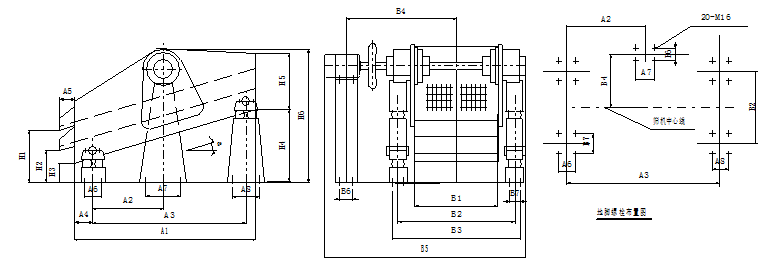

　　2YK系列圓運動振動篩主要外形尺寸（單位：mm）

代號型號	A1	A2	A3	A4	A5	A6	A7	A8	B1	B2	B3	B4	B5	B6	B7	H1	H2	H3	H4	H5	H6
2YK1224	2651	1159	1739	120	130	160	350	200	1200	1540	1682	1175	2273	210	140	790	390	190	915	880	1895
2YK1230	3187	1449	2898	120	130	160	350	200	1200	1540	1682	1175	2273	210	140	790	390	190	1006	890	1996
2YK1236	3850	1739	3478	120	130	160	350	200	1200	1540	1682	1190	2308	210	140	790	390	190	1226	890	1996
2YK1445	4636	2173	4347	120	130	160	350	200	1400	1830	1970	1290	2508	210	140	810	420	190	1459	970	2529
2YK1530	3271	1449	2898	120	130	160	350	200	1500	1840	1980	1350	2660	210	140	810	420	190	1071	970	2141
2YK1536	3850	1739	3478	240	130	160	350	200	1500	1840	1980	1350	2660	210	140	810	420	190	1226	990	2296
2YK1645	4636	2173	4347	240	150	300	450	410	1600	2030	2170	1443	2843	210	140	810	420	190	1459	1052	2439
2YK1836	3850	1739	3478	240	150	300	450	410	1800	2140	2280	1543	3043	210	140	830	440	190	1463	1052	2226
2YK1845	4636	2173	4347	240	150	300	450	410	1800	2140	2280	1543	3043	260	140	830	440	190	1305	1052	2611
2YK2045	4738	2173	4347	260	150	300	450	410	2000	2470	2590	1665	3310	260	140	830	440	190	1305	1063	2662
2YK2060	6187	2898	5796	260	150	300	450	410	2000	2470	2590	1665	3310	260	140	830	440	190	1499	1077	2482
2YK2445	4738	2173	4347	260	200	300	450	410	2400	2870	3010	1930	3920	260	140	890	480	190	1499	1077	2676
2YK2460	5535	2176	4947	260	200	300	450	410	2400	2870	3010	1930	3920	260	140	890	480	190	3455	1135	4710
2YK3045	4810	1865	4737	290	200	300	450	410	3000	3470	3610	2230	4520	260	140	910	500	190	3073	1125	4298
2YK3060	5535	2176	4947	290	200	300	450	410	3000	3470	3610	2230	4520	260	140	910	500	190	3495	1125	4618

　　2YK系列雙層圓運動振動篩
　　用途：
　　YK系列圓運動振動篩適用于煤炭、礦山、冶金、化工、建材等不同行業的需要，廣泛應用于物料的分級作業。
　　特點：
　　2YK系列圓運動振動篩是在消化吸收國外的新技術、新結構的基礎上，結合我國生產發展的實際需要而設計制造的。
　　篩機主要由篩箱、激振器、支承系統及電機組成。塊偏心式激振器通過加減配重板，可在一范圍內調整振幅；采用撓性聯軸器及輪胎聯軸器連接激振器幾電機；采用橡膠彈簧減震；采用扭剪型高強度螺栓連接橫梁及側板；采用尼龍螺母防松等先進技術。
　　2YK系列圓運動振動篩具有：結構先進、強度高、適應性強、處理量大、使用壽命長、運轉可靠、噪音低、維護使用方便等特點。
　　須知：
　　電機位置分為左式安裝或右式安裝，訂貨時需說明安裝方式；（順著物料運動方向，電機在左側未作式安裝，反之為右式安裝）。
　　篩板郵局安置橡膠篩板、沖孔篩板、圓鋼焊接篩板和不銹鋼焊接篩板等請在座訂貨式說明選用那種篩板。
　　基礎螺栓用戶自備。
　　2YK系列圓運動振動篩技術性能表

型號	篩面		處理量 t/h	電動機		重量 (kg)	單支點最大動負荷N
型號	傾角	篩孔尺寸 (mm)	處理量 t/h	型號	功率 kw	重量 (kg)	單支點最大動負荷N
YK1224	15°	6-80	50-250	Y132S-6	3	2495	2450
YK1230	15°	6-80	50-250	Y132S-6	3	3128	3150
YK1236	15°	6-80	60-300	Y132M1-6	4	2700	3550
YK1445	15°	6-80	70-300	Y132 M1-6	4	4900	3630
YK1530	15°	6-80	80-300	Y132 M2-6	5.5	3670	3550
YK1536	15°	6-80	80-350	Y132 M2-6	5.5	4050	4000
YK1645	15°	6-80	90-400	Y160M-6	7.5	5750	4245
YK1836	15°	6-80	110-450	Y160M-6	7.5	6600	4000
YK1845	15°	6-80	110-500	Y160M-6	7.5	6800	4250
YK2045	15°	6-80	130-600	Y160L-6	11	6780	4930
YK2060	15°	6-80	150-600	Y160L-6	11	6750	6720
YK2445	15°	6-80	200-700	Y200L1-6	18.5	8128	6785
YK2460	34°	6-80	200-700	Y200L1-6	18.5	10500	7785
YK3045	34°	6-80	260-800	Y200L1-6	18.5	9940	8000
YK3060	34°	6-80	260-800	Y200L2-6	22	11160	10165

　　注：入料粒度均為0-300mm。
