濕搖床

　　濕式搖床
　　用途
　　用于末煤脫硫，矸石回收硫鐵礦，是非常有效的濕式分選設備；
　　脫硫率可達到50～70%，矸石中回收硫鐵礦可達到60-80%；
　　可提高末煤質量、數量效率η可達到85～95%，不完善度I=0.13～0.15。
　　特點
　　結構簡單，傳動平穩，適應性強，操作方便。
　　技術參數
　　懸掛式菱形平面濕式搖床技術參數

搖床型號	XLY-4型懸掛式菱形四層搖床	SXLY型懸掛式雙鏈菱形四層搖床
床頭型號	雙諧自相平衡慣性激振器	同步帶傳動自相平衡慣性激振器
床面層數	4層	8層
面積（m2）	27.2	54.4
處理能力（噸/臺·時）	6～25	12～50
處理粒度	13～0	13～0
沖次（次/分）	250～330	250～330
沖程	10～22	12～24
調坡范圍橫向（°）         縱向（°）	0～8 0～-1	0～8 0～-1
電機容量（kW）	1.1	2.2
總重（噸）	2.3	4
外形尺寸（mm×mm×mm）	5150×3100×3200	9804×3200×2790

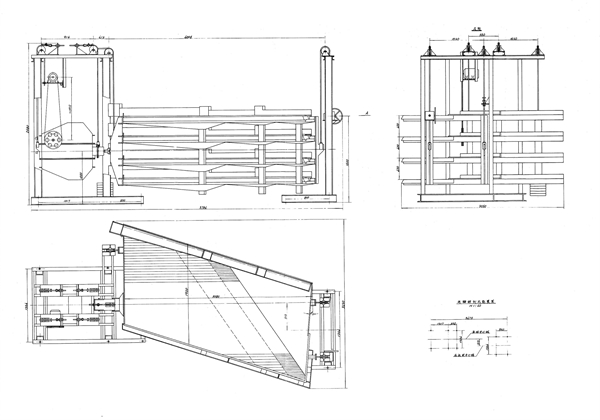

　　XLY-4型懸掛式菱形搖床外形尺寸（單位：mm）
